1 、适用范围

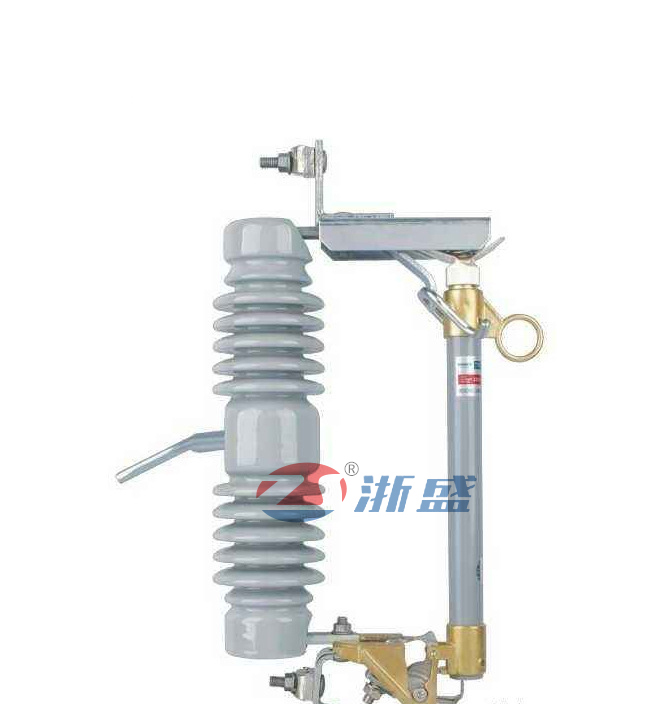

PRWG2一35 型户外高压跌落式熔断器适用于额定电压为35KV ，频率为50HZ 的三相交流电线和电力变压器过载和短路保护。喷射式熔断器。PRWG2-35/100A、RWG2-35/200A、HPRWG2-35/100A、HPRWG2-35/200A型(H为复合硅橡胶型）。

2 、使用条件
2.1 海拔高度不超过4000M ;
2.2 环境温度不高于＋40℃ ，不低于一40 ℃;
2.3 风压不大于700N /M2 ;
2.4 地震烈度不超过8 级；
2.5 安装场所应无易燃物质、爆炸危险、化学腐蚀及剧烈震动。

3、主要技术参数
本产品主要技术参数见表：

4.工作原理

4．1该熔断器主要由上动触头、上静触头、下动触头、下静触头、灭弧管绝缘子和安装支柱等组成，在正常工作时熔断件使灭弧管和动触头的活动关节锁紧，灭弧管在静触头压力下处于合闸位置，当熔断器在灭弧管内产生电弧时，灭弧管内衬的产气管在电弧作用下产生大量气体，使电弧熄灭，由于熔断器熔断，使灭弧管和动触头间的活动关节脱锁，断而释放，使灭弧管在上、下静触头的弹性压力推动下和灭弧管自身重量作用下迅速下垂跌落，形成明显的断口间隙。

4．2本产品应配用新型熔断件，其安—秒特性曲线见图

5、安装使用注意事项

5．1熔断器安装地点的短路容量应在熔断器的遮断容量之内。

5．2熔断器安装前应存放在干燥通风的室内。

5．3熔断器安装前应进行一次全面外观检查，应将熔断器各部分擦拭干净，检查螺母是否拧紧，各转动部分是否灵活。

5．4熔断器应预先在地面分合数次，若有异常现象，应予适当调整，以保证在合闸位置上、下动触头与静触头之间的接触压力。

5．5熔断器应按图方式安装

5．6当熔断器开断短路电流后加上、下触头接触部位有轻微烧伤，应在继续使用之前加以修整，保证接触良好。
